a、為使吸入管盡量的短且直，應將泵靠近源頭安裝，并且低于液面，以避免管內存有空氣或者另需灌注；b、泵的出口方向可以垂直向上也可以水平放置，客戶只需要松掉泵殼拉緊螺栓，旋轉需要的角度然后上緊即可；c、如果使用滑道式底座，地基必須平坦堅實，底盤應水平安裝，以減輕振動、支撐穩固。



2、聯軸器的安裝：



彈性聯軸器的同軸度影響泵和電機的使用壽命，泵和電機的較長使用壽命取決于彈性聯軸器的較好對正。安裝時泵軸和電機軸誤差要求為：平行度偏移量≤0.25mm，軸線交角誤差≤0.12mm。

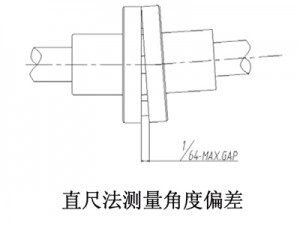

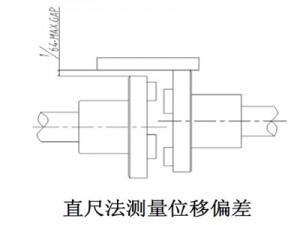

給大家介紹一下用直尺來測量同軸度，測量位移偏差時，將直尺與軸平齊放在聯軸器的外徑上，直尺下邊緣應沒有間隙，旋轉90º 再測一次，角度偏差可以通過測量聯軸器端面的間距獲得，以上間隙和間距的最大尺寸都不得超過1/64”(0.4 mm)。



3、連接管匯的安裝：

（1）、進口管路的安裝：

a、振動會縮短盤根的使用壽命，損壞機械密封和軸承，因此，選用合適的吸入管對消除泵的振動和氣穴現象有重要意義，其管徑不得小于泵的吸入端凸緣。

b、嚴禁通過阻塞吸入管來改變離心泵的排量，正確的方法是在吸入管上安裝節流閥用以減少紊流，還可隔離管道以便對泵進行檢查和維護保養。

c、為了消除氣穴的影響，管道應該從液體源頭逐漸斜向上連接到泵的入口，并用離心減壓器來減少空氣吸入，一旦空氣進入管道必須設法去除，所以應該定期檢查管內是否有空氣。

d、吸入管在接到泵的入口之前必須有一段長度不小于其兩倍直徑的直管，例如4 英寸的管子必須留出8 英寸的長度，且在該段管路之前不得安裝任何的閥門或其它裝置。

e、如果需要臨時使用軟管連接，由于吸入管內的壓力低于大氣壓，所以必須選用耐壓軟管，否則可能導致流量下降甚至為零。

（2）、出口管匯的連接：

a、排出管上應安裝剛性節流閥來分隔管路以便對泵進行檢查和維護保養，要求該閥門在泵的運行參數發生變化時仍然能夠控制其流量，閥的安裝位置與泵的出口凸緣間的距離應不少于兩倍管徑。

b、不得依靠泵來支承管路的重量，亦不可通過調節泵的位置來補償管路的同軸度，管路必須在調整好同軸度后單獨固定。

c、如果有壓力存在，泵的出口和節流閥之間還應加裝止回閥，用以防止液體回流而造成機械故障或泵體泄漏。

注：1、只有在固定螺栓都上緊后才能將管道連接到泵上！管道要盡量靠近泵，但不能直接固定到泵上。2、管和泵的法蘭端應自然接合，并且為減少對泵的傳導壓力，剛性管道與泵之間應該通過撓性伸縮接頭連接，不得直接使用凸緣螺栓。
